供热管线智能设计软件
简介

供热管线设计从手工绘图发展到电脑制图,目前仍需要耗费大量人力,如人工输入地面高程,平面图、纵断图分别绘制重复修改,缺乏专业计算软件等,费时费力设计效率低,同时国际通用绘图软件存在被禁用的风险。HpipeCAD软件由北京市煤气热力工程设计院有限公司和北京希格玛仿真技术有限公司强强联手、合作开发,软件功能紧密结合供热专业设计经验,为供热工程设计师量身定做,具有完全自主知识产权。

HpipeCAD是用于供热管线设计的全流程、自动化、可视化的专业软件,能够绘制各种敷设方式的供热管线,实现供热管线设计全流程图形数据联动绘制和编辑;能够读取设计数据信息,自动进行热补偿、支架受力、管道应力等工程计算,实现绘图计算协同,并可生成三维数字化模型。HpipeCAD软件可简单、快速、准确地完成供热管线项目设计,大幅提高工作效率及准确性。

功能特色
绘图

自主可控数字化平台:

采用自有知识产权工程应用平台,信息流转数字化,并可直接导入导出数据及DWG文件;

数据、图形联动编辑:

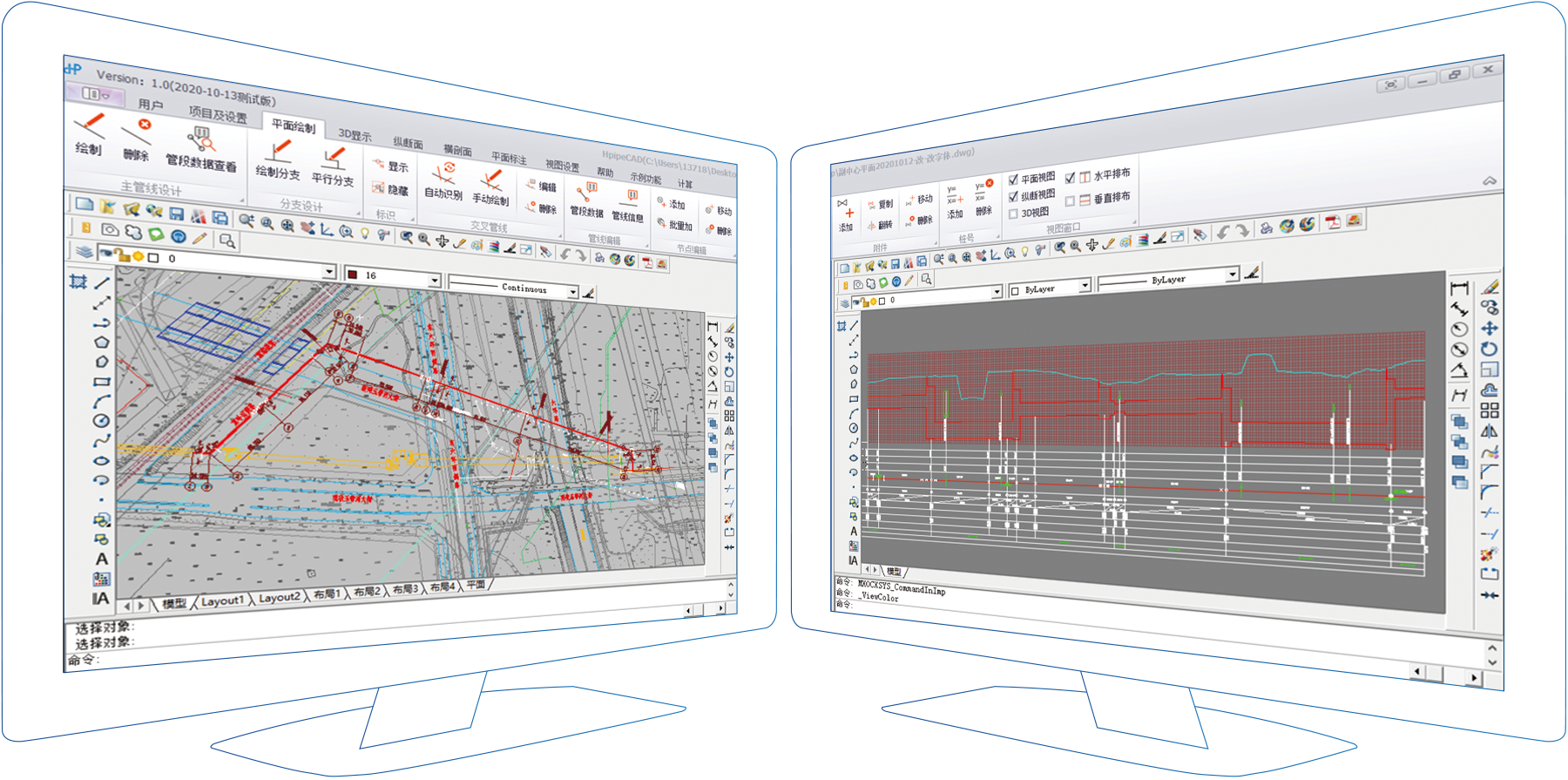

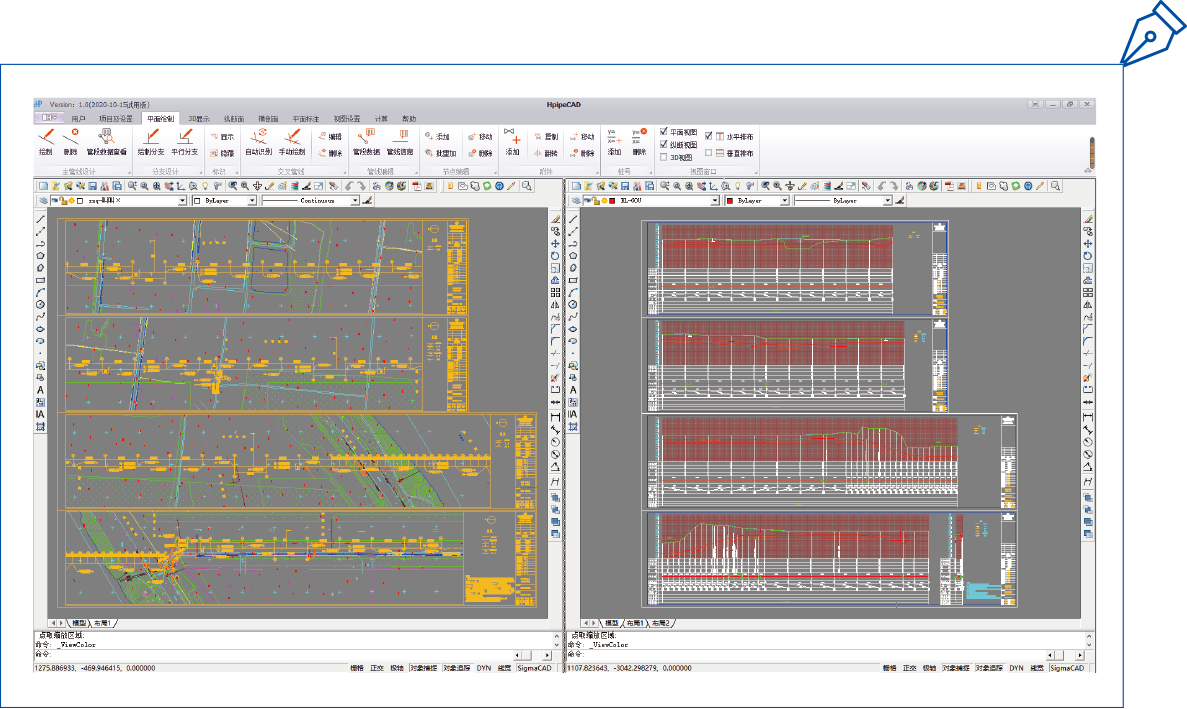

在平面图及纵断图中实现节点、桩号、附件的同步增加、删除、移动,主管线及支线联动编辑;

数据、图形联动绘制:

一次输入管线信息、管段数据、管段横剖面类型、节点、桩号及附件等信息,平面图、纵断图、横剖面及3D图形按数据信息同步生成;

数字化三维模型展示:

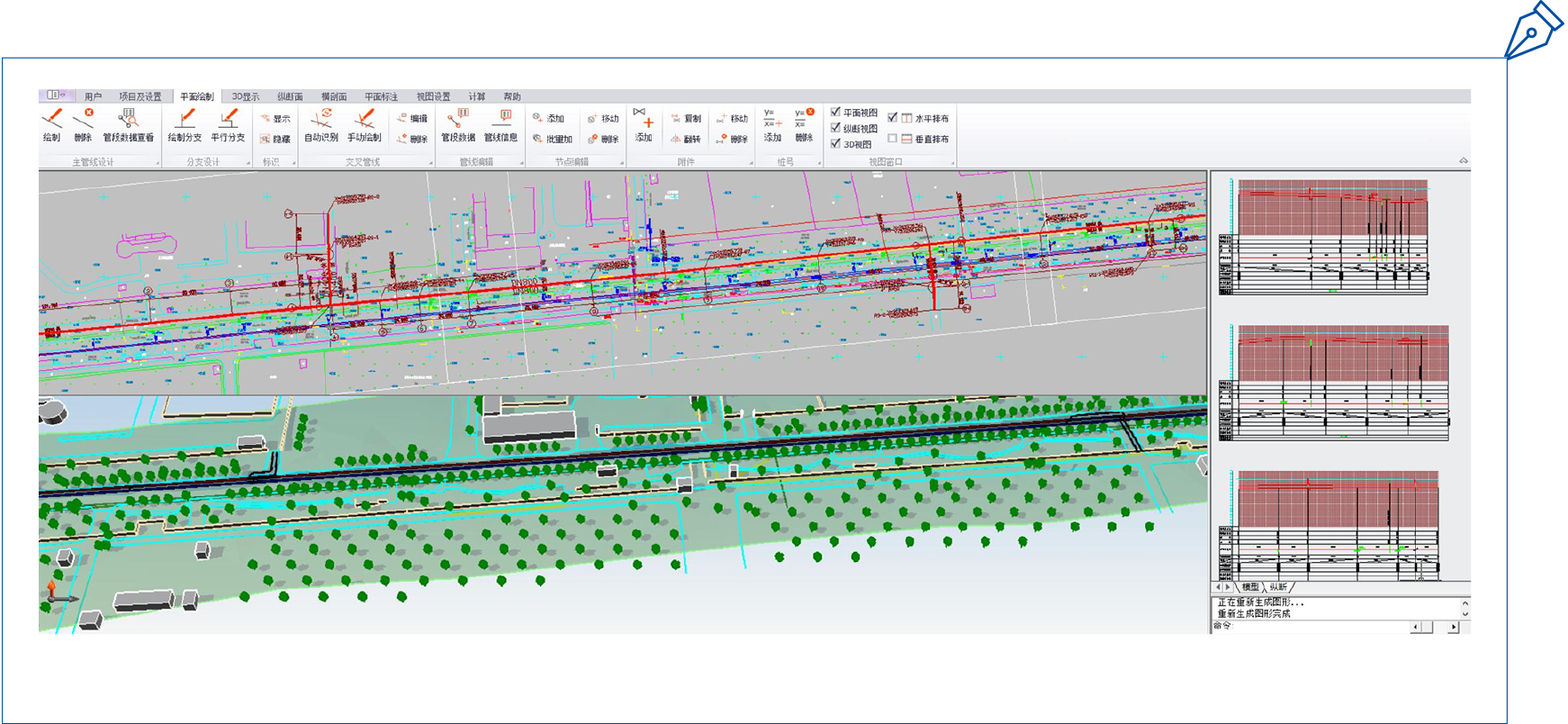

根据设计数据自动生成三维地形、规划道路及供热管线的三维数字模型;

地面高程绘制简便:

在平面图中拾取地面高程图层内任意一个数据,可自动绘制3D地形,在纵断图中自动完成设计管线沿线地面高程计算及绘制;

图纸输出方便快捷:

平面图标注尺寸及文字可实现一键标注,并自动与图纸切图框平行,平面图按管线走向自动切图,纵断图依据平面图切图位置实现自动分图;横剖面图自动生成;

交叉管线自动拾取:

在平面图中自动拾取与设计管线交叉的其他专业管线的位置、类型等信息;确定高程及尺寸信息后自动在平面及纵断图上同步绘制;

绘图参数设置灵活:

横剖面数据、标注式样、字体等用户能够自行修改默认设置。

计算

绘图数据与计算交互:

管线走向、管道设计参数及管段敷设方式、埋深等数据可导入计算,绘图计算协同;

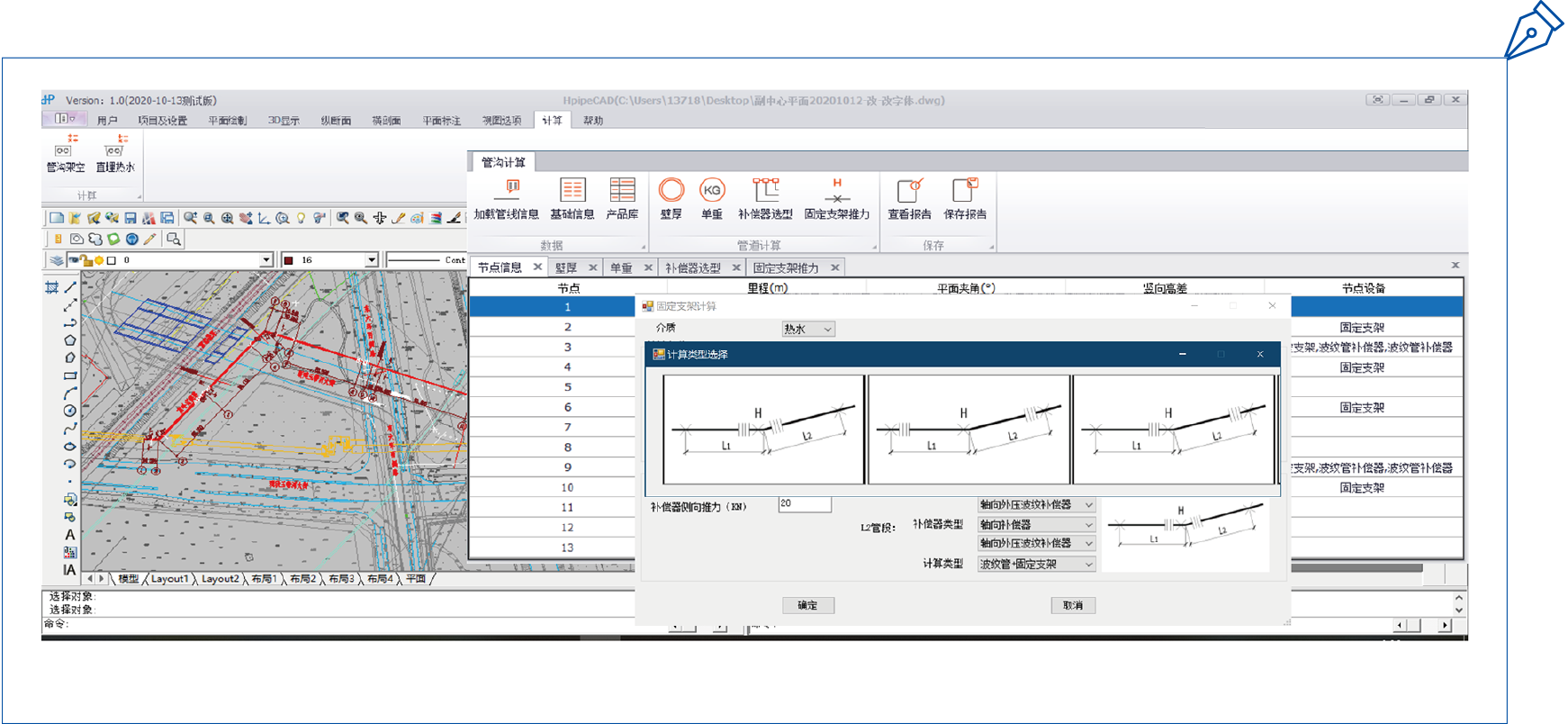

自动完成推力计算

架空、地沟管道各类支架推力,考虑各种工况的组合,计算类型全面,可根据绘图数据自动筛选匹配计算公式;

设备选型与计算交互:

建立各类补偿器产品库,数据完整,并可扩展,设备选择方便,参数自动带入支架推力计算;

数据、图形联动绘制:

一次输入管线信息、管段数据、管段横剖面类型、节点、桩号及附件等信息,平面图、纵断图、横剖面及3D图形按数据信息同步生成;

依据
  • 《城镇供热管网设计规范》CJJ34
  • 《城镇供热直埋热水管道技术规程》CJJ/T81
  • 《供热工程制图标准》CJJ/T78
  • 《城市地下管线探测技术》CJJ/T61
应用实例
蒸汽管线工程

10公里长输蒸汽管线工程,沿线穿越河流、铁路、高速公路等设施,供给十多个工业用户。项目临近开工才确定设计条件,设计人员采用HpipeCAD辅助设计利器,仅用5天时间完成 了之前需要2周设计时间的图纸绘制、计算及校审,及时交付了设计成果,满足了现场施工进度的要求。

热水管线工程

DN1400供热管线改移工程,由于受到交通枢纽主体、城市快速路、铁路、管廊、雨水、污水管道及工筹等多种复杂因素制约,设计方案包含了浅埋暗挖、地沟、直埋多种敷设方式,随着交通枢纽方案的调整,供热管线改移方案进行多次重大调整,设计人员采用HpipeCAD软件,轻松地进行管线敷设方式及路由的修改,快速搞定多个方案。 了之前需要2周设计时间的图纸绘制、计算及校审,及时交付了设计成果,满足了现场施工进度的要求。

设计师心声

设计软件简单易学

HpipeCAD软件符合供热管线的规范和设计习惯,管线设计过程流畅,平面、纵断、计算,环环相扣,图形数据实现联动绘制、编辑。软件操作简单,易学易用,工程设计人员无需改变习惯和流程,即可轻松掌握。

设计过程完美联动

软件的平面图与纵断图融为一体,管线节点、桩号、附件及断面绘制与编辑只需一次操作即可同步到所有设计图,设计师最头疼的平面路由调整变得轻松而又简单。平面、纵断、横剖、3D的完美联动让设计变成一项不枯燥、有乐趣的工作。

设计工作轻松自如

软件研发以设计师为本,由供热行业资深设计师领衔,结合多年工程设计经验,为供热管线设计师量身打造,将大量重复、简单而又繁杂的工作交给计算机完成,把设计师从繁重的简单劳动中解放出来。

设计成果准确美观

软件绘图与计算紧密结合,管线信息、管段数据导入计算模块,无需数据输入,可快速进行补偿器设备选择、支架受力及管道应力计算,可直接导出计算书,同步完成供热管线绘图及计算,标准化的设计成果满足规范深度要求,图纸美观、数据准确无误。

设计流程得心应手

软件完全按照设计工作流程精心打造,平面图、纵断图同步绘制、联动编辑,自动分图;图纸与计算无缝对接,整个过程一气呵成,软件辅助完成全流程设计工作。
